煤礦破碎機潤滑油在線監測系統應用方案
煤礦破碎機潤滑油在線監測系統應用方案——以#320齒輪油在線監測為例
一、潤滑油在線監測系統對破碎機起到什么功能作用?
針對煤礦破碎機齒輪箱潤滑系統，在線監測方案通過實時采集關鍵油液參數，實現油品健康狀態評估與設備磨損故障預警，具體功能包括：
1.預防性維護：通過連續監測40°粘度、溫度、微量水分、飽和度、含水率及磨損顆粒等指標，提前發現油液劣化或設備異常磨損，避免突發性故障。
2.延長設備壽命：準確控制油品更換周期，減少因潤滑不暢導致的齒輪與軸承磨損。
3.降低運維成本：減少人工采樣頻率，通過數據驅動決策，優化維護計劃。
4.安全保障：防止因油液含水率過高引發潤滑失效，避免設備高溫運行風險。
二、油液在線監測的原理與技術
1. 核心監測指標與原理
1)40°粘度：采用振動式傳感器，通過測量油液流動阻力計算動態粘度值，反映油品潤滑性能。
2)溫度：集成PT100高精度溫度探 頭，實時監測油箱油溫變化。
3)微量水分：基于介電常數法，通過電容變化檢測油中游離水與溶解水含量。
4)飽和度與含水率：結合紅外光譜分析與微波共振技術，區分油液中水分形態(乳化水/游離水)。
5)磨損顆粒：采用在線鐵譜分析或光學粒子計數器，監測金屬顆粒尺寸與濃度，判斷齒輪/軸承磨損狀態。
2. 技術特點
1)多參數結合分析：通過AI算法關聯溫度、粘度與水分?jǐn)?shù)據，動態補償環境干擾。
2)高環境適應性：傳感器具備IP67防護等級，耐受煤礦高粉塵、強振動環境。
3)實時數據傳輸：支持4G/工業以太網 通信，數據同步至云端或本地PLC系統。
三、油液監測產品對破碎機的幫助
1.準確故障定位：
磨損顆粒濃度突增時，系統自動觸發預警并關聯歷史數據，判斷磨損部位(如齒輪嚙合區或軸承)。
含水率超標時，聯動設備停機保護，避免油膜破裂導致齒面損傷。
2.油品壽命優化：
殼牌#320齒輪油的粘度衰減閾值設定為±10%，超出范圍提示換油需求，避免過度維護。
3.能效提升：
通過溫度-粘度相關性分析，優化齒輪箱負載分配，降低能耗。
四、破碎機安裝潤滑油在線系統的安裝與部署方案
1. 硬件配置

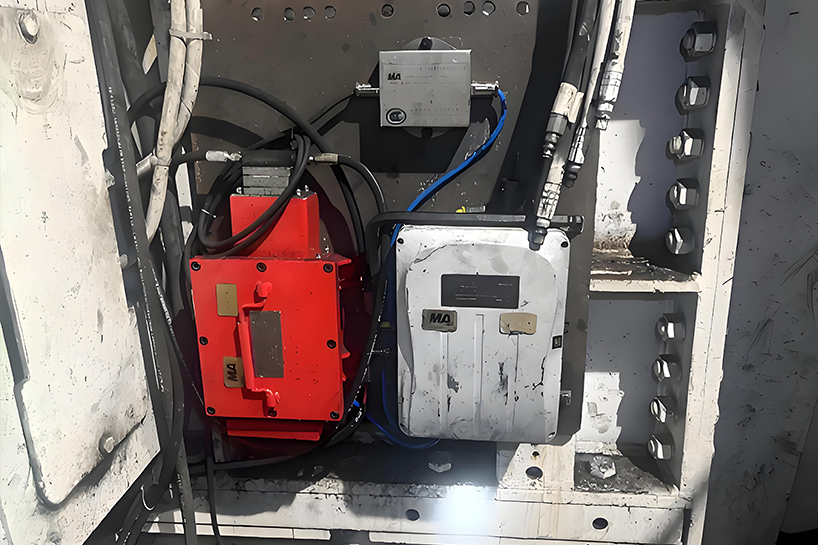

1)取油點(油箱)：安裝多參數集成傳感器組(含粘度、水分、溫度模塊)，采用法蘭固定，避免油液湍流干擾。
2)回油點(機身)：部署在線鐵譜傳感器，捕捉回油管路中的磨損顆粒。
3)數據采集終端：就近安裝防爆型數據網 關，支持Modbus RTU協議與PLC對接。
2. 部署流程
1)系統停機準備：清空油箱并清潔管路，確保無殘留雜質。
2)傳感器安裝：
油箱側壁開孔安裝傳感器組，通過O型圈密封防漏。
回油管加裝旁路支管，接入鐵譜傳感器。
3)系統聯調：
校準傳感器基線值(殼牌#320齒輪油初始參數：40°粘度320±5 cSt，水分≤200 ppm)。
配置預警閾值與數據存儲周期(通常每5分鐘采樣一次)。
五、破碎機油液在線監測系統后續維護策略
1)日常檢查：
每月清潔傳感器表面油污，檢查密封件完整性。
驗證數據一致性，對比在線數據與實驗室抽檢結果(每季度一次)。
2)校準與升級：
粘度傳感器每年校準一次，水分傳感器每半年校準。
通過OTA更新算法模型，適配油品老化特征。
3)故障響應：
系統自動生成維護工單(如水分超標時提示檢查油箱密封性)。
提供遠程專家診斷服務，分析異常數據根因。
六、油液在線監測案例效益總結
通過部署在線監測系統，某煤礦破碎機實現以下成果：
1)故障停機減少60%：提前3個月預警齒輪箱軸承磨損，避免非計劃停機損失。
2)換油周期延長30%：基于飽和度數據動態調整換油時間，年節省油品成本12萬元。
3)維護效率提升：人工采樣頻率從每周1次降至每季度1次，運維人力節省50%。
結語
潤滑油在線監測系統通過智能化、實時化的數據驅動管理，為煤礦破碎機的穩定運行提供了技術保障，推動礦山設備運維從“事后維修”向“預測性維護”轉型。該方案尤其適用于高負載、高風險的煤礦場景，為同類設備潤滑管理提供了可復用的標桿案例。
