GYD12(A)礦用本安型油液質量監測傳感器(以下簡稱“傳感器”)能夠連續監測大型煤礦設備、重型機械裝備等設備中潤滑油及液壓油的水分、粘度、磨損顆粒、污染顆粒，對保障這些關鍵設備的正常運行有著不可替代的作用。避免因為油品變質的存在會破壞油膜，造成添加劑失效，引起金屬部件的腐蝕，減短油液使用壽命，嚴重甚至?xí)勾笮蜋C械非計劃停車，造成嚴重的安全事故及經濟損失。下面給大家分享下GYD12(A)礦用本安型油液質量監測傳感器安裝方式：

1、安裝要求

該傳感器由應用人員攜帶至現場安裝，擰下喇叭嘴的壓緊螺母，取下金屬墊片及密封圈，電源DC12V由橡膠電纜直接引入接線腔內對應的接線端子上，地線接在內接地端子上。電纜接好確認無誤后，擰緊螺母壓緊電纜，蓋上箱蓋，并固定，方可通電使用。傳感器安裝時要避開有滴水的地方，非專業維修或安裝設備人員禁止拆裝設備。

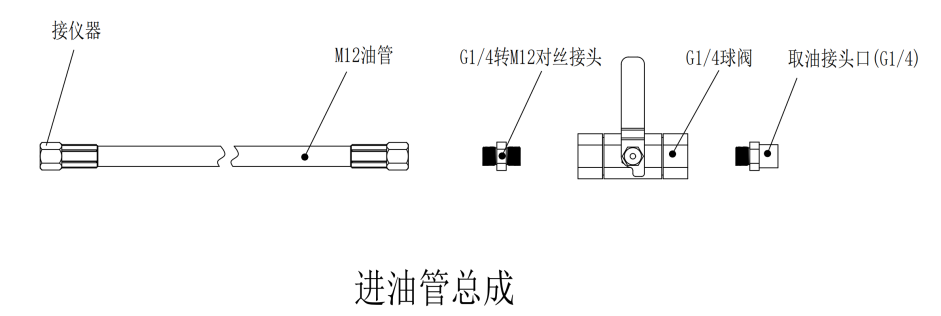

2、油管連接部件規格尺寸（標準配置）

3、總裝圖

4、安裝邊界條件

5、安裝點位選擇說明

(1) 設備安裝時需要嚴格參閱安裝說明，可以保證設備達到最佳的運行狀態，延長設備的試用壽命。

(2) 為了保證油路可以很好的循環，在進出油管的長短上盡可能短，這樣便于設備的安裝和觀察調試，過長的油管回造成顆粒的沉降和內部零部件的負載。

注意事項：取油口壓力波動較大的系統，我們建議將設備的回油口直連油箱或者無任何壓力的管路，以此可以保證最佳效果。

6、外置泵循環模式

此設備配置模式下，外置泵需要裝在傳感器后端，需要注意回油口的不可帶壓力或者不超過0.2Mpa，進回油口的壓力選擇有3種方案，可參考以下說明；

安裝示意圖：

1) 進油口>回油口：進油壓力大于回油壓力0.2Mpa以上為最佳

2) 進油口<回油口：回油口大于進油口壓力的最大限制為0.1Mpa

3) 進油口=回油口：進出油口可保持一致的壓力，或無壓力

圖：外置泵連接示意

備注：外置泵需要安裝在設備的后端，以保證有保證傳感器不會受到油泵額外氣泡干擾。

7、壓差循環模式

此設備配置模式下，需要注意取回油口的壓差需要保證在0.2Mpa以上，

若取樣口或者回油口壓力不穩定，可采用加裝固定輸出壓力的減壓閥，來減少壓力波懂帶來的干擾。

安裝示意圖：

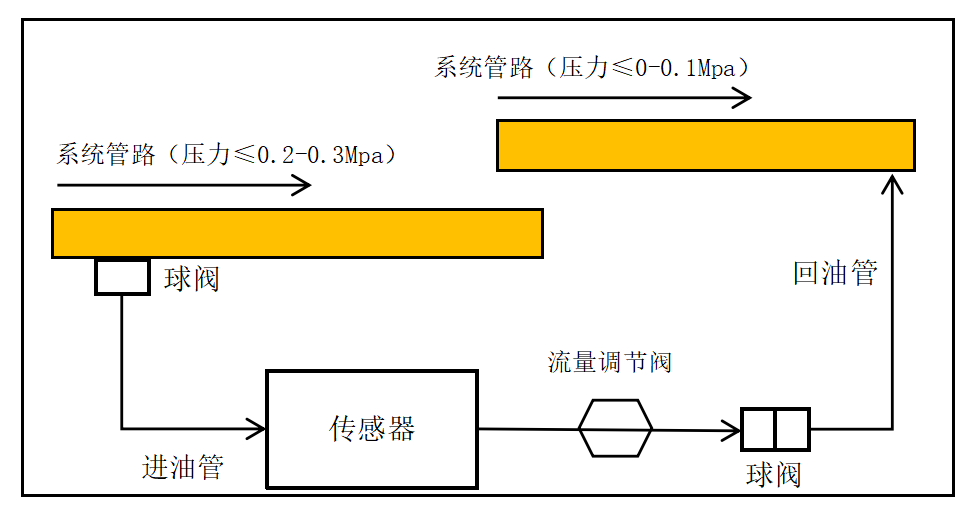

圖：壓差循環連接示意

備注：壓差循環需要在回油路安裝微量調節閥，用來調節傳感器的流量。
